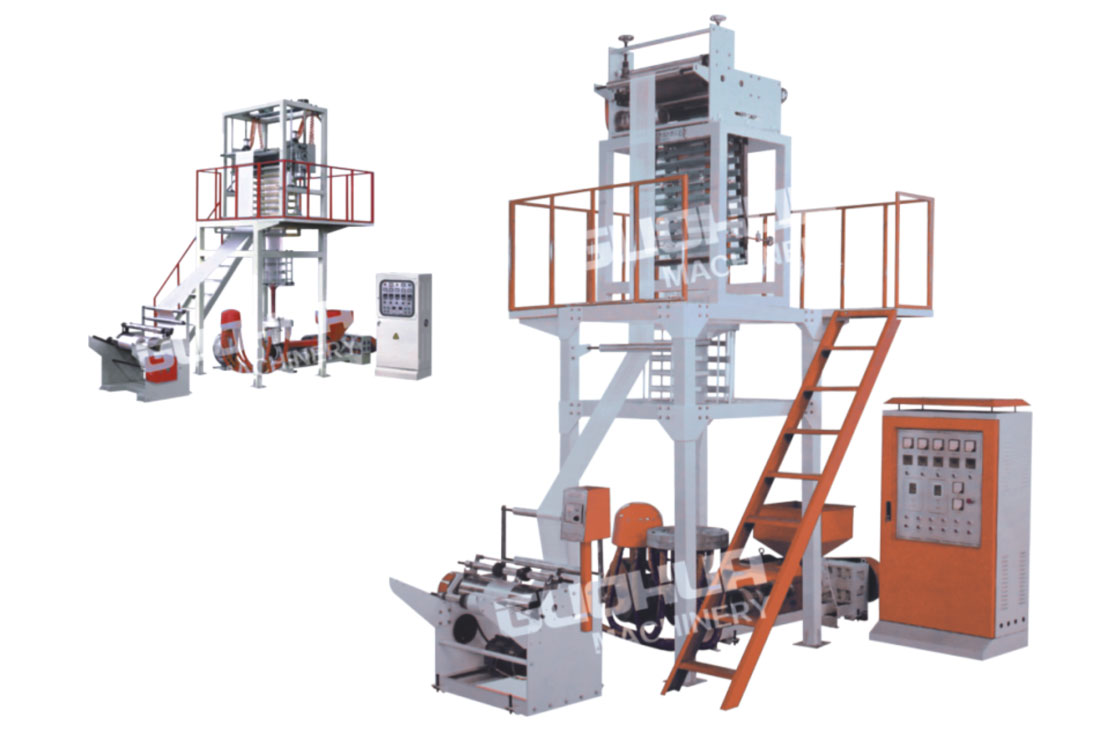

GHSJ/B-50/55/60/65 高低壓吹膜機
選擇性配置
Mechanical configuration
2.壓花輪
3.表面處理
4.旋轉模頭裝置
5.空氣壓縮機
6.快換網裝置
技術參數
TECHNICAL PARAMETER
| 規格型號 |
Specification / Model |
GHSJ/B-50 |
GHSJ/B-55 |
GHSJ/B-60 |
GHSJ/B-65 |
|
適用原料 |
Suitable Material |
LDPE –LLDPE-HDPE-MLDPE |
LDPE- LLDPE-HDPE -MLDPE |
LDPE- LLDPE-HDPE -MLDPE |
LDPE- LLDPE–HDPE- MLDPE |
|
產品寬度 |
Film Width(mm) |
200-600 |
300-800 |
400-1000 |
600-1200 |
|
產品厚度 |
Film Thickness(mm) |
0.009-0.10 |
0.009-0.10 |
0.009-0.10 |
0.009-0.10 |
|
最大擠出量 |
Max. Extrusion Output(kg/hr) |
40kg/hr |
50kg/hr |
60kg/hr |
80kg/hr |
|
擠出機 EXTRUDER |
|||||
|
螺桿直徑 |
Screw Diameter(mm) |
φ50 |
φ55 |
φ60 |
φ65 |
|
螺桿長徑比 |
Screw L/D Ratio |
28:1 |
28:1 |
28:1 |
28:1 |
|
螺桿材料 |
Screw Material |
SACM-645/38 CRMOALA |
SACM-645/38 CRMOALA |
SACM-645/38 CRMOALA |
SACM-645/38 CRMOALA |
|
料筒材料 |
Cylinder Material |
SACM-645/38 CRMOALA |
SACM-645/38 CRMOALA |
SACM-645/38 CRMOALA |
SACM-645/38 CRMOALA |
|
料筒冷卻 |
Cylinder Cooling |
180W |
180W |
250W |
250W |
|
主機功率 |
Driving Motor(kw) |
11 |
15 |
18.5 |
22 |
|
料筒溫度控制 |
Temperature Control |
3 |
3 |
3 |
4 |
|
平均耗電量 |
Average Power-consume(kw) |
15 |
18 |
26 |
30 |
|
模頭 DIE HEAD |
|||||
|
模口 |
Die Size(mm) |
φ60φ80 |
φ80φ100 |
φ100φ150 |
φ120φ200 |
|
溫度控制 |
Temperature Control |
3 |
3 |
3 |
3 |
|
風環 |
Air Ring |
1 |
1 |
1 |
1 |
|
風機 |
Air Blower(kw) |
2.2 |
2.2 |
3 |
4 |
|
牽引裝置 TAKE-UP UNIT |
|||||
|
牽引輥寬 |
Roller width |
φ165×700 |
φ165×900 |
φ165×1100 |
φ165×1300 |
| 上下升降式 | Height Adjstable Type(mm) | 700 | 700 | 700 | 700 |
|
牽引速度 |
Take-up speed (m/min) |
10-80 |
10-80 |
10-80 |
10-80 |
|
牽引電機功率 |
Take-up motor (kw) |
1.1 |
1.1 |
1.1 |
1.5 |
|
收卷裝置 WINDING UNIT |
|||||
|
收卷電機功率 |
Winding Motor(kw) |
6N.m |
10N.m |
10N.m |
16N.m |
|
收卷速度 |
Winding Speed(m/min) |
10-80 |
10-80 |
10-80 |
10-70 |
|
外形尺寸 |
Overall Dimension(L×W×H) |
5.0×2.0×4.0m |
5.0×2.2×5.0m |
5.5×2.5×4.8m |
5.8×2.8×5.5m |
