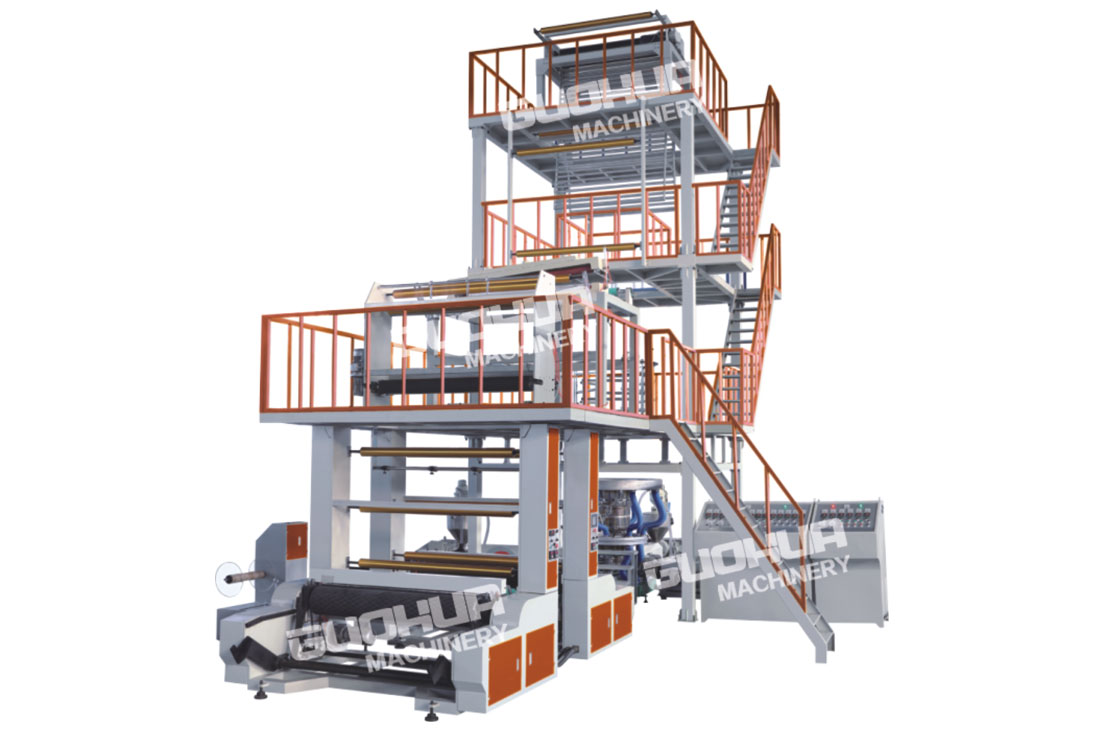

GHS-FM1300/FM1500/FM1700 三層共擠旋轉機頭復合自動收卷吹膜機組
選擇性配置
Mechanical configuration
2) 表面處理
3) 旋轉模頭
4) 空氣壓縮機
5) 快換網裝置
技術參數
TECHNICAL PARAMETER
| 規格型號 |
Specification / Model |
GHSJ-FM1300 |
GHSJ-FM1500 |
GHSJ-FM1700 |
|
適用原料 |
Suitable Material |
LDPE –LLDPE- HDPE- MLDPE |
LDPE- LLDPE- HDPE -MLDPE |
LDPE- LLDPE –HDPE- MLDPE |
|
產品寬度 |
Film Width(mm) |
800-1200 |
1000-1400 |
1300-1600 |
|
產品厚度 |
Film Thickness(mm) |
0.03-0.15 |
0.03-0.15 |
0.03-0.15 |
|
最大擠出量 |
Max. Extrusion Output(kg/hr) |
90kg/hr |
120kg/hr |
150kg/hr |
|
擠出機 EXTRUDER |
||||
|
螺桿直徑 |
Screw Diameter(mm) |
φ55/60/55 |
φ60/65/60 |
φ65/70/65 |
|
螺桿長徑比 |
Screw L/D Ratio |
28:1 |
28:1 |
28:1 |
|
螺桿材料 |
Screw Material |
SACM-645/38 CRMOALA |
SACM-645/38 CRMOALA |
SACM-645/38 CRMOALA |
|
料筒材料 |
Cylinder Material |
SACM-645/38 CRMOALA |
SACM-645/38 CRMOALA |
SACM-645/38 CRMOALA |
|
料筒冷卻 |
Cylinder Cooling |
180w×6 |
250w×6 |
250w×6-250w-2 |
|
主機功率 |
Driving Motor(kw) |
18/18.5/15 |
18.5/22/18.5 |
22/30/22 |
|
料筒溫度控制 |
Temperature Control |
3 |
3 |
4 |
|
平均耗電量 |
Average Power-consume(kw) |
55 |
70 |
90 |
|
模頭 DIE HEAD |
||||
|
模口 |
Die Size(mm) |
φ250 |
φ350 |
φ450 |
|
溫度控制 |
Temperature Control |
3 |
3 |
4 |
|
風環 |
Air Ring |
1 |
1 |
1 |
|
風機 |
Air Blower(kw) |
3 |
5.5 |
7.5 |
|
牽引裝置 TAKE-UP UNIT |
||||
|
牽引輥寬 |
Roller width |
φ160×1300 |
φ160×1500 |
φ200×1700 |
|
有效引取膜寬 |
Effective width |
1200mm |
1400mm |
1600mm |
|
牽引速度 |
Take-up speed (m/min) |
10-65 |
10-65 |
10-65 |
|
牽引電機功率 |
Take-up motor (kw) |
1.5 |
1.5 |
2.2 |
|
收卷裝置 WINDING UNIT |
||||
|
收卷電機功率 |
Winding Motor(kw) |
1.5-2 |
1.5-2 |
2.2-2 |
|
收卷速度 |
Winding Speed(m/min) |
10-65 |
10-65 |
10-65 |
|
外形尺寸 |
Overall Dimension(L×W×H) |
6.5×2.6×6.5m |
7.5×2.8×7.2m |
7.8×3.0×8.8m |
